外觀檢查報告:STM32F103RET6檢測
日期：2021-08-18 18:00:29 瀏覽量：5619 作者：創芯在線檢測中心
型號 ：STM32F103RET6
器件品牌 ：ST
批次代碼 ：2106
器件封裝 ：LQFP64
樣品數量 ：5 片
檢測數量 ：5 片
收樣日期 ：2021/08/14
測試日期 ：2021/08/14 14:10 - 2021/08/14 16:40
測試項目：
外觀檢查、丙酮測試
測試方法及測試設備
1.1 測試標準：
MIL-STD-883L-2019 2009.14
1.2 光學顯微鏡
設備規格: 高倍顯微鏡 SEZ-260: X7-X45
1.3 數顯卡尺
設備規格: MASTERPROOF：標準數字顯示卡尺0-150mm
1.4 檢測環境
環境溫度: 25±5℃
環境相對濕度: 45%-65%RH
1.5 檢測依據
《ST STM32F103RET6 》:
https://www.st.com/content/ccc/resource/technical/document/datasheet/59/f6/fa/84/20/4e/4c/59/CD0019118 5.pdf/files/CD00191185.pdf/jcr:content/translations/en.CD00191185.pdf
外觀測試：
依據標準：MIL-STD-883L-2019 2009.14
結論描述：
客戶提供 5 片制造商為 ST 型號 STM32F103RET6 的測試品進行外觀檢測。詳情如下： 外觀檢測樣品 5 片(#1-#5)，均發現側面均有二次涂層痕跡，發現管腳重新鍍錫且有氧化現象，對#1 樣品進行丙酮測試，測試結果失敗，對#1 樣品進行尺寸測量，所測量參數均符合原廠規格書標稱范 圍。此樣品外觀檢測結果失敗。
規格尺寸：
D: 12.00 TYP MM
E: 12.00 TYP MM
A: 1.60 MAX MM
測量尺寸：
D: 12.05 MM
E:12.02 MM
A: 1.49 MM
1.芯片描述
STM32F103XC，STM32F103XD 和 STM32F103xe 績效線系列采用高性能 ARM?Cortex?-M3 32 位 RISC 核心操作 72 MHz 頻率，高速嵌入式存儲器（閃存高達 512 千字節和 SRAM 高達 64 千字節）， 以及廣泛的增強型 I / O 和外圍設備連接到兩個 APB 總線。

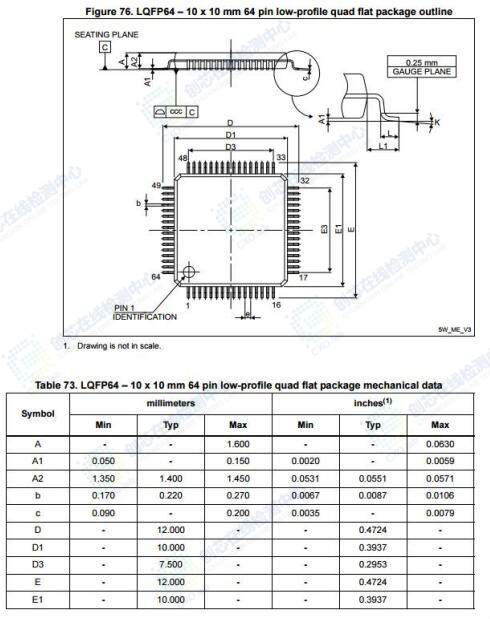

2.封裝尺寸

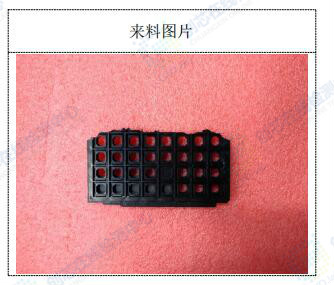

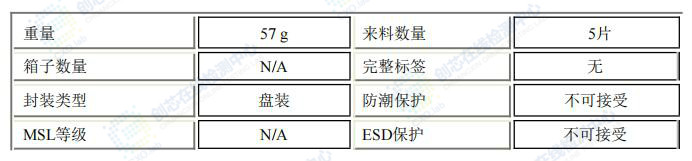

3.來料信息
備注：收到客戶提供的測試樣品 5 片。

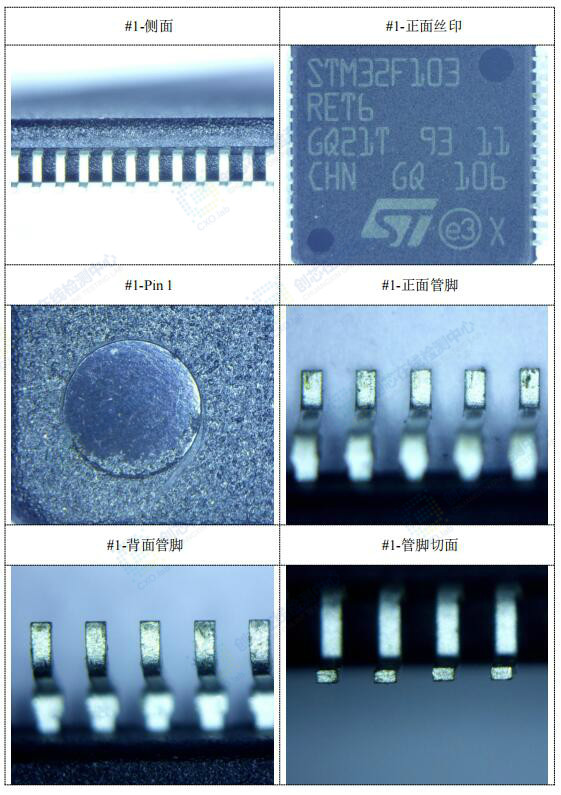

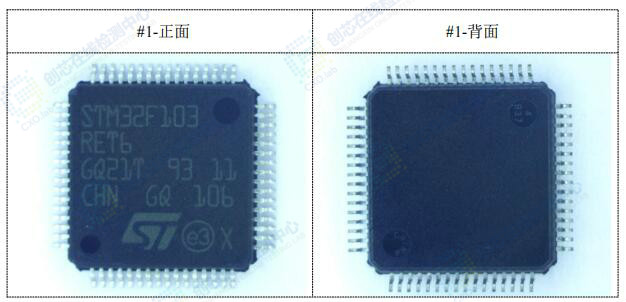

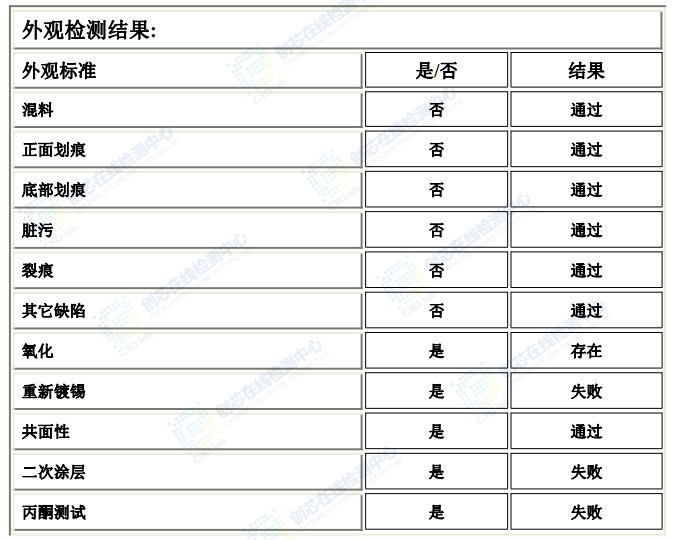

4.外觀測試：
依據標準：MIL-STD-883L-2019 2009.14

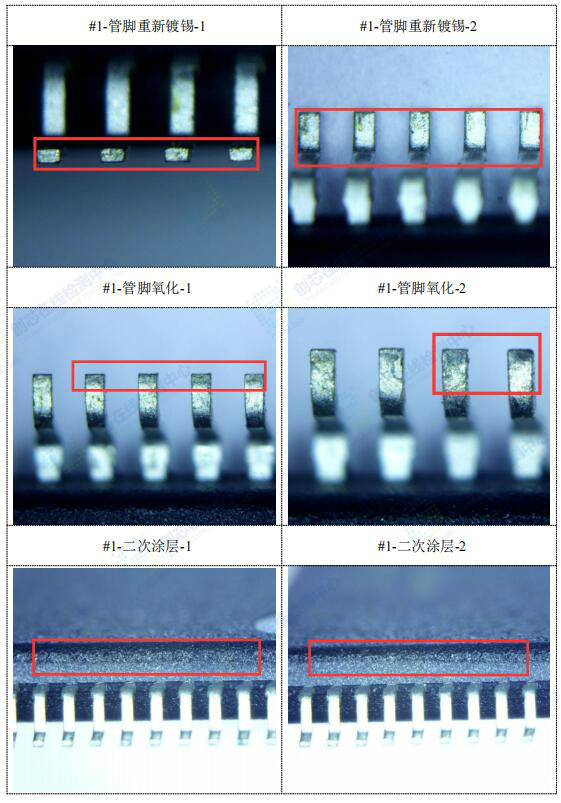

客戶提供 5 片制造商為 ST 型號 STM32F103RET6 的測試品進行外觀檢測。詳情如下： 外觀檢測樣品 5 片(#1-#5)，均發現側面均有二次涂層痕跡，發現管腳重新鍍錫且有氧化現象，對#1 樣品進行丙酮測試，測試結果失敗，對#1 樣品進行尺寸測量，所測量參數均符合原廠規格書標稱范圍。
此樣品外觀檢測結果失敗。
規格尺寸：
D: 12.00 TYP MM
E: 12.00 TYP MM
A: 1.60 MAX MM

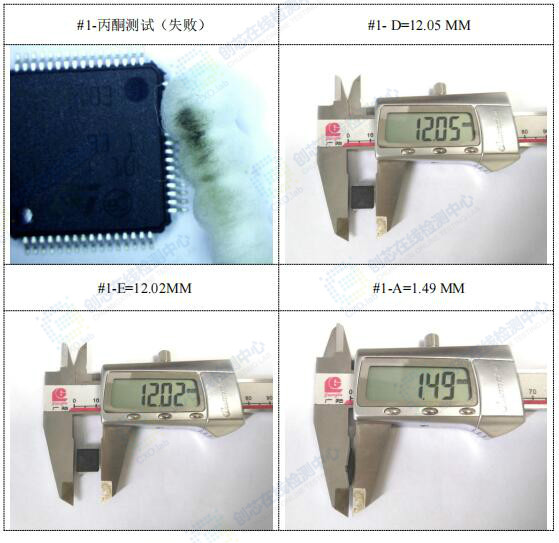

測量尺寸：
D: 12.05 MM
E:12.02 MM
A: 1.49 MM
